G403高精度台式三维高斯计
简述：
• 最大量程: 100kG(10T)、 最高分辨率0.01G(1μT) ；
• DC基本精度0.04%， 全7位显示；
• 频率响应范围：DC - 10kHz；

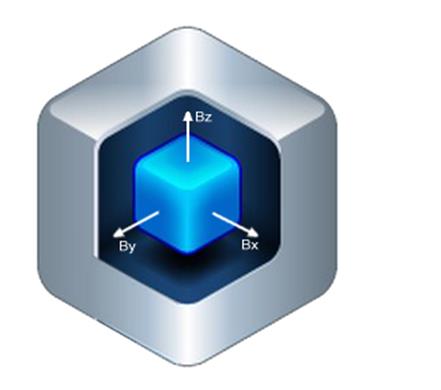

• 三轴正交性误差<0.1°；
• 空间分辨率高(磁场感应区0.1 x 0.1 x 0.1mm³)。
简述：
• 最大量程: 100kG(10T)、 最高分辨率0.01G(1μT) ；
• DC基本精度0.04%， 全7位显示；
• 频率响应范围：DC - 10kHz；
• 三轴正交性误差<0.1°；
• 空间分辨率高(磁场感应区0.1 x 0.1 x 0.1mm³)。
提供专业的磁场测量解决方案 | ||||||
强磁场测量仪器(0 - 20T) | ||||||
型号 | 原理 | 类型 | 轴数 | DC精度 | 最大量程 | 最高分辨率 |
霍尔 | 霍尔元件 | 1 | <0.05% | 15T | TC: 30ppm/K | |
霍尔 | 手持式 | 1 | 2% | 2T | 10μT | |
霍尔 | 手持式 | 1 | 0.8% | 10T | 1μT | |
霍尔 | 手持式-高频 | 1 | 0.8% | 10T | 1μT | |
霍尔 | 手持式 | 3 | 0.8% | 10T | 1μT | |
霍尔 | 手持式 | 1 | 1% | 10T | 10μT | |
霍尔 | 手持式 | 3 | 1%, 0.5% | 20T | 1μT | |
霍尔 | 台式 | 1 | 0.2% | 10T | 1μT | |
霍尔/磁阻 | 台式 | 3 | 0.2% | 10T | 10nT | |
霍尔 | 台式 | 1 | 0.04% | 10T | 1μT | |
霍尔 | 台式 | 3 | 0.04% | 10T | 1μT | |
霍尔 | 模拟变送器 | 1 | 1%, 0.2% | 10T | Output: ±3V | |
霍尔 | 数字变送器 | 1 | 1%, 0.2% | 10T | 1μT | |
霍尔 | 数字变送器 | 3 | 1%, 0.2% | 20T | 1μT | |
霍尔 | 数字变送器 | 3 | 0.5%, 0.1% | 3T | 1μT | |
磁场测试系统 | ||||||
阵列磁场检测系统，同步检测多达128个位置的磁场 | ||||||
高精度高斯计标定系统 （高精度特斯拉计检定装置） | ||||||
弱磁场测量仪器(0- 2mT) | ||||||
弱磁场高斯计 | ||||||
型号 | 原理 | 类型 | 轴数 | DC精度 | 最大量程 | 最高分辨率 |
磁阻 | 手持式 | 1 | 0.8% | 600μT | 10nT | |
磁阻 | 手持式 | 3 | 0.8% | 600μT | 10nT | |
磁通门 | 手持式 | 1 | 0.5% | 1mT | 0.1nT | |
磁通门 | 手持式 | 3 | 0.25% | 1mT | 0.1nT | |
磁通门 | 台式 | 3 | 0.1% | 100μT | 0.01nT | |
磁通门 | 智能变送器 | 3 | 0.5% | 1mT | 0.1nT | |
磁通门 | 频谱分析仪 | 3 | 0.5% | 1mT | 0.01nT | |
磁通门 | 智能变送器 | 3 | 0.2% | 1mT | 0.1nT | |
交流磁场测量(DC- 1MHz) | ||||||
型号 | 原理 | 类型 | 轴数 | AC精度 | 最大量程 | 频率响应 |
交流线圈 | 模拟传感器 | 1 | 1% | 3mT | 30Hz- 2kHz | |
交流线圈 | 模拟传感器 | 1 | 1% | 3mT | 2kHz- 1MHz | |
磁阻 | 智能变送器 | 3 | DC- 1% AC- 2% | 400μT/ Axis | DC- 1MHz | |
磁阻 | 手持式 | 3 | 2% | 400μT/ Axis | 30Hz- 1MHz | |
磁阻 | 模拟变送器 | 1 | 1% | 150μT | 20Hz-1.2MHz | |
磁阻 | 模拟变送器 | 1 | 1% | 150μT | 20Hz-1.2MHz | |
磁通门传感器 | ||||||
型号 | 原理 | 类型 | 轴数 | 噪声等级 | 最大量程 | 输出 |
磁通门 | 经济型 | 3 | 10 to 20pT | 1000μT | ±10V,单端 | |
磁通门 | 低噪声 | 3 | <10pT | 100μT | ±10V,单端 | |
磁通门 | 低功耗 | 3 | 10 to 20pT | 200μT | ±3V,差分 | |
磁通门 | 低功耗|低噪声 | 3 | <10pT | 100μT | ±3V,差分 | |
磁通门 | 高性能|低噪声 | 3 | <6pT | 100μT | ±10V,单端 | |
磁通门 | 分体式|大量程 | 3 | <20pT | 1500μT | ±10V,单端 | |
磁通门 | 高温型 | 3 | ≤300pT@175℃ | 100μT | ±5V,差分 | |
磁通门传感器数据采集单元 | ||||||
可连接1个三轴磁通门传感器 | ||||||
可连接2-126个单轴磁通门传感器 或者2-42个三轴磁通门传感器 | ||||||
阵列磁通门传感器检测系统，可连接多个磁通门磁场变送器 | ||||||
微型弱磁场传感器阵列，可同步采集2-16个微型弱磁场传感器的数据 | ||||||
数字式三轴磁通门梯度仪 | ||||||
备注： 1、 磁场单位换算：1T= 10kG; 1mT= 10G; 1μT= 10mG; 1nT= 10μG 2、 点击上表左侧型号，可查阅相应型号的产品资料 | ||||||
简述：
G403三维高斯计是一款采用了COLIY公司的第三代半导体氮化镓(GaN)霍尔传感器的高精度台式三维高斯计。氮化镓传感器具有温度稳定性好、不受光照影响、线性度高、噪声低的特点，性能领先于第二代半导体砷化镓(GaAs)传感器技术。
普通高斯计开机和测量中需要经常校零，操作繁琐，影响精度。G403三维高斯计采用了Bypass Zero Technology专有技术和高稳定度GaN霍尔传感器，开机即用，无需校零，大大提高了数据的准确度和使用便利性。
G403三维高斯计的DC精度优于0.04%，量程高达100kG(10T)，频率响应范围DC-10kHz。G403三维高斯计拥有高达7位的显示位数，在全量程范围内都拥有极低测量噪声，典型DC磁场噪声0.01G(1μT)。
G403三维高斯计采用10.1英寸彩色工业电阻触摸屏，内置图形界面操作系统，操作简便，用户无需看说明书即会使用；采用航空铝合金外壳，体积小，节省桌面空间，低功耗无风扇设计，绿色环保。

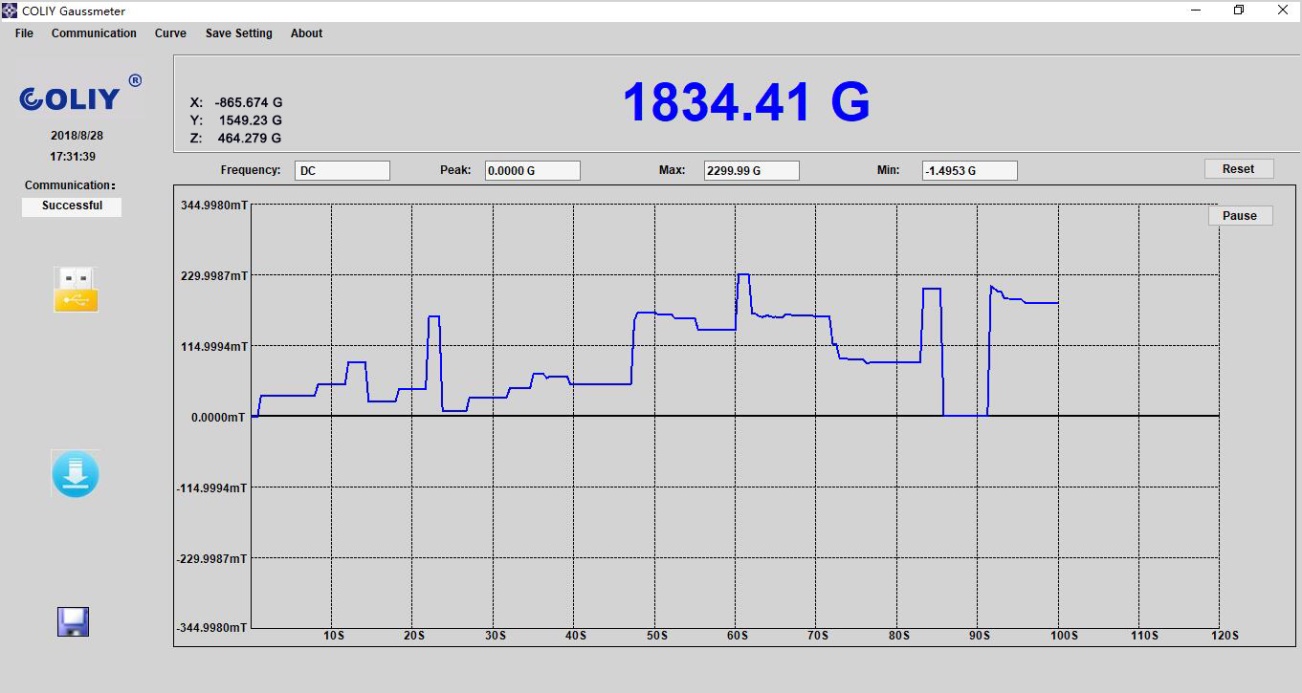

G403三维高斯计功能强大，具有最大值/最小值、矢量值和XYZ分量值、磁场极性显示、存储、时域图、示波器、实时频谱分析和0.2ms脉冲磁场捕捉功能；G403三维高斯计具有丰富的测量模式：DC标准模式、DC时域图模式、XYZ三维模式、AC标准模式、AC频谱分析模式、AC示波器模式和0.2ms脉冲磁场模式，满足各种复杂的磁场测量场合。G403三维高斯计采用傅里叶分析法测量交流磁场RMS值，频率响应范围0.5Hz-10kHz, 适合测量正弦波、方波、三角波、梯形波、锯齿波等波形的磁场。
用户可以选择多种探头：径向探头、轴向探头、三维探头和带温度补偿的探头。其中微型三维探头和微型轴向探头的厚度仅为1mm，是我公司独有的产品。常规常规探头温度系数为±100ppm/℃，而带温度补偿探头温度系数仅为±20ppm/℃，是目前市面上温度系数最低的探头之一。在温度变化时可以大大提高测量精度和稳定性，因此强烈建议购买带温度补偿的探头。
G403三维高斯计已通过CE认证和EMC(电磁兼容)测试。
特性 | |
● 免校零技术 ● 图形界面操作系统 ● 第三代半导体GaN霍尔传感器 ● 10.1英寸LCD彩色触摸屏 ● RMS交流各类波形磁场测量 ● 测量RMS交流磁场低至0.5Hz ● 高达7位显示位数 ● 航空铝外壳设计，节省桌面空间 ● 低功耗无风扇设计，绿色环保 | ● 量程高达100kG (10T) ● 典型DC磁场噪声0.01G (1μT) ● DC精度0.04% ● 频率响应DC- 10kHz ● 补偿后温度系数±20ppm/℃ ● 矢量值和XYZ分量值功能 ● 最大值/最小值功能 ● 0.2ms脉冲磁场捕捉功能 ● 实时频谱分析功能 |
G403高斯计参数：
型号 | G403 |
测量参数 | |
精度(DC , 25℃) | ±0.04% |
精度(AC , 25℃) | ±1% FS |
量程 | 100kG (10T) |
最高分辨率 | 0.01G (1uT) |
主机频率响应范围 | DC - 10kHz |
典型DC磁场噪声 | 0.01G (1uT) |
测量模式

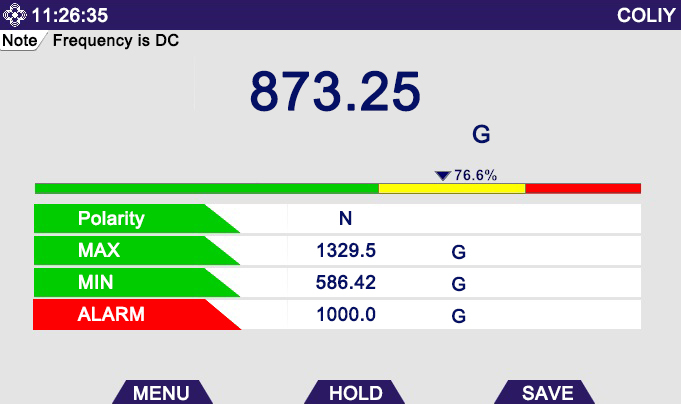

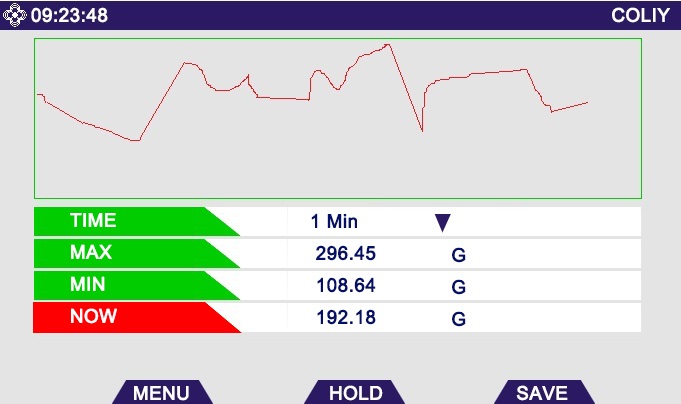

| 1、 DC标准：显示当前测量模式、实时值、磁场极性N/S、最大值、最小值、报警阈值； 2、 DC时域图：显示800 秒内磁场随时间变化的趋势图； 3、 XYZ三维：显示当前测量模式、矢量值、XYZ分量值、报警阈值； 4、 AC标准：交流频率响应范围0.5Hz-10kHz, RMS均方根值，适合各种波形，如正弦波、方波、三角波、梯形波、锯齿波等等； 5、 AC频谱分析：傅里叶分析20Hz-10kHz, 显示图谱和3个最大的磁场峰值和频率值； 6、 AC示波器：实时显示高达5kHz的磁场波形或者高频噪声扰动； 7、 脉冲磁场测量：能够捕捉时间宽度>0.2ms的正负脉冲磁场，最大脉冲磁场值高达10T。 |
显示位数 | 全7位，最大99999.99G |
主机存储容量 | >8000个数据 |
零点漂移 | 采用 Bypass Zero Technology专有技术，无零点漂移，温度和磁滞对零点无影响。 |
探头温度系数 | < ±100ppm/℃ (常规探头) < ±20ppm/℃ (带温度补偿探头) |
显示 | |
显示屏幕 | 10.1英寸彩色电阻触摸屏，1024x600 像素 |
磁场单位 | 高斯 (G)、特斯拉 (T) |
显示更新速率 | 4次/秒 |
显示模式 | DC、AC、最大值、最小值、警报、N/S磁极显示、频谱分析、0.2ms脉冲磁场捕捉、时域图、示波器等 |
探头 | |
传感器 | COLIY第三代半导体氮化镓(GaN)霍尔传感器 |
可搭配的探头 | 详见“探头规格”列表 |
接插件 | IP67防水接插件 |
探头握把和保护套 | 无磁航空铝合金，抗5米跌落 |
电缆线 | 屏蔽双绞线柔性电缆，符合CAT5e标准 |
电缆长度 | 标准1.5米；可订制最长30米 |
USB接口 | |
功能 | 1、通讯：用于连接电脑，显示测量数据等； 2、供电：用于连接5VDC充电器或者移动电源(充电宝)。 |
软件/驱动 | 带上位机软件 / 支持LabVIEW™ |
模拟输出 | |
线性度(DC) | ±0.1% |
功能 | 实时输出，输出电压与磁场强度成比例关系 |
满量程电压 | ±5 V |
输出比例 | 6档可选(x1, x2, x4, x8, x16, x32) |
频率响应范围 | 见探头频率响应参数 |
连接 | 专用模拟输出BNC转换电缆 |
主机规格 | |
储存温度 | - 25℃ ~ +60℃ |
工作温度 | -20℃ ~ +50℃ |
预热 | 开机即用。预热5分钟后达到最佳性能 |
主机温度系数 | <±10ppm/℃，在工作温度范围内对精度影响忽略不计 |
环境磁场 | <1kG(0.1T) |
电源 | 5VDC，可连接移动电源供电 |
电源接口 | Type-C USB |
尺寸(不含可拆卸底座) | 281 mm W × 164 mm H × 26 mm D |
重量 | 1.52kg |
材质 | 高强度航空铝合金 |
认证 | CE 认证、EMC认证 |
探头规格
G403三维高斯计探头 | |||||||
探头类型 | 量程 | 最高 分辨率 | 频率响应范围 | 探杆 尺寸 (mm) | 工作温度 (℃) | DC精度 (25℃) | 探杆表层材料 |
标准三维探头 Y08M150G403 Y08M150G403T | 100kG (10T) | 0.01G (1μT) | DC-10kHz | 75*5.7*2.5 | -20 - +60 | ±0.1% Reading ± 0.01% FS | 铜 |
微型三维探头 Y04S150G403 Y04S150G403T | 100kG (10T) | 0.01G (1μT) | DC-10kHz | 45*2.2*1 | -20 - +60 | ±0.3% Reading ± 0.03% FS | 铜 |
金属径向探头 T08M150G403 T08M150G403T | 100kG (10T) | 0.01G (1μT) | DC-10kHz | 80*2.2*1 | -20 - +60 | ±0.04% Reading ± 0.01% FS | 铜 |
塑料径向探头 T08P150G403 T08P150G403T | 100kG (10T) | 0.01G (1μT) | DC-10kHz | 80*2.5*1.3 | -20 - +60 | ±0.04% Reading ± 0.01% FS | 塑料 |
标准轴向探头 A08M150G403 A08M150G403T | 100kG (10T) | 0.01G (1μT) | DC-1kHz | 80*Φ6 | -20 - +60 | ±0.1% Reading ± 0.01% FS | 铜 |
微型轴向探头 A04S150G403 A04S150G403T | 100kG (10T) | 0.01G (1μT) | DC-1kHz | 45*2.2*1 | -20 - +60 | ±0.3% Reading ± 0.03% FS | 铜 |
注：
1、型号最后含有字母“T” ：内置温度传感器的探头，具有温度补偿功能，其温度系数<±20ppm/℃；
2、每根探头的完全校准范围：≤±2T(±20kG)；
3、探杆尺寸和表层材料、电缆长度可定制。
可选附件
类型 | 描述 |
ZC10 | 校零腔：在500G以下的磁场中，提供了高达80分贝的衰减，用于标准探头的校零。腔体内部尺寸：直径6.8毫米x 44.5毫米 |
PS-1W | 移动电源，可作为G401高斯计的外接电源，通过USB接口供电。 容量：10000mAh；输出：5V/2A |
SAMRT PC Software | 高斯计的电脑软件(随仪器附带) |
GHOLD100 | 探头的三维移动平台：由非磁性材料制成。用户将探头固定在支架前端，手动旋转旋钮，让探头沿X, Y, Z轴方向稳定移动到某一位置，并锁紧固定。每个轴的最大行程为150mm，定位精度为0.1mm，中心负载10kg，自重3.5kg |
探头电缆延长线 | 最长可定制30米。 |
最常用的套件 |
套件产品编号 G40301：高斯计主机G403 + 三维探头Y08P150G403 |
探头选择类型描述
Y | 08 | P | 150 | G403 | T |
探头类型 A - 轴向探头 T - 径向探头 X - 2 AXIS Y - 3 AXIS
| 探杆长度 06 - 6 cm 08 - 8 cm 10 - 10 cm 25 - 25 cm
… | 探杆风格 C – CRYOGENIC F – FLEXIBLE L – LOW FIELD M – METAL P – PLASTIC S – SMALL SIZE U – ULTRATHIN W – WIDE FIELD | 探头电缆长度 150 – 3750px … | 高斯计类型 G403 – G403 probe
| 温度补偿功能 （探头内置温度传感器） T - 有 BLANK - 没有 |
