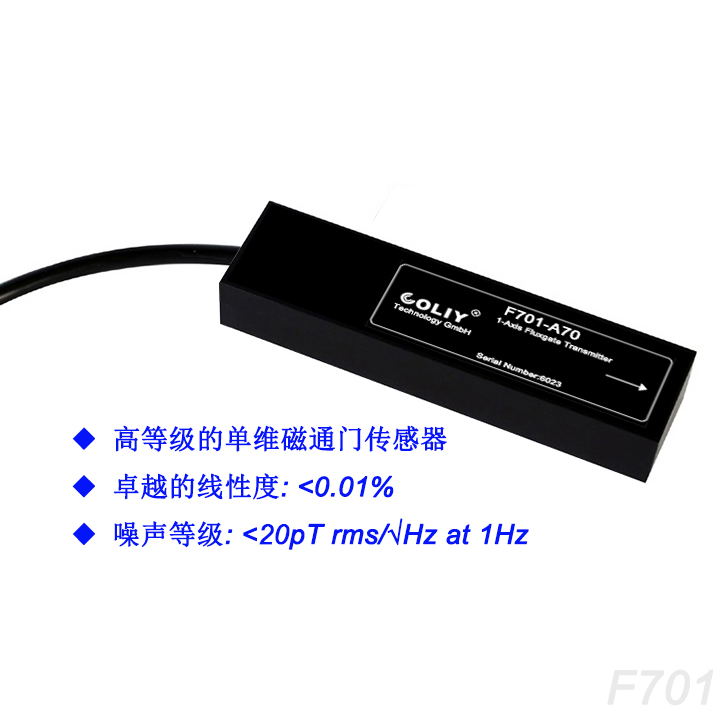

F701低噪声单维磁通门传感器

简述:•  低噪声单维磁通门传感器
•  量程:±70μT 或 ±100μT;
•  频率响应范围:DC- 1kHz;
•  噪声等级:<10pT rms/√Hz at 1Hz;
•  卓越的线性度:<0.01%;< span="">
•  模拟信号单端输出(±10V)。



0.00
0.00


简述:•  低噪声单维磁通门传感器
•  量程:±70μT 或 ±100μT;
•  频率响应范围:DC- 1kHz;
•  噪声等级:<10pT rms/√Hz at 1Hz;
•  卓越的线性度:<0.01%;< span="">
•  模拟信号单端输出(±10V)。



标签:单维磁通门传感器 单轴磁通门探头 磁通门磁力仪 弱磁测量 地磁测量

提供专业的磁场测量解决方案

强磁场测量仪器(0 - 20T)

型号

原理

类型

轴数

DC精度

最大量程

最高分辨率

G80

霍尔

手持&经济型

1

2%

2T

10μT

G81

霍尔

手持&通用型

1

0.8%

10T

1μT

G82

霍尔

手持&高频型

1

0.8%

2T

1μT

G92

霍尔

手持式

1

1%

10T

10μT

G93

霍尔

手持式

3

1%, 0.5%

20T

1μT

G201

霍尔

台式

1

0.2%

20T

1μT

G401

霍尔

台式

1

0.04%

20T

1μT

G403

霍尔

台式

3

0.1%

20T

1μT

GSP301A

霍尔

模拟变送器

1

1%, 0.2%

10T

Output: ±3V

GSP301D

霍尔

数字变送器

1

1%, 0.2%

10T

1μT

GSP303D

霍尔

数字变送器

3

1%, 0.2%

20T

1μT

弱磁场测量仪器(0- 2mT)

弱磁场高斯计

型号

原理

类型

轴数

DC精度

最大量程

最高分辨率

GMR60

磁阻

手持式

1

0.5%

2mT

10nT

GF601

磁通门

手持式

1

0.5%

1mT

0.1nT

GF603

磁通门

手持式

3

0.25%

1mT

0.1nT

GF633

磁通门

台式

3

0.1%

100μT

0.01nT

GFP703

磁通门

智能变送器

3

0.5%

1mT

0.1nT

GFP803

磁通门

智能变送器

3

0.2%

1mT

0.1nT

交流磁场测量(10Hz- 1MHz)

型号

原理

类型

轴数

AC精度

最大量程

频率响应

AMS-2K

交流线圈

模拟传感器

1

1%

3mT

30Hz- 2kHz

AMS-1M

交流线圈

模拟传感器

1

1%

3mT

2kHz- 1MHz

GA1000

磁阻

手持式

3

2%

400μT/ Axis

30Hz- 1MHz

GSP301HF

磁阻

模拟变送器

1

1%

150μT

20Hz- 1.2MHz

GSP303HF

磁阻

模拟变送器

3

1%

150μT

20Hz- 1.2MHz

G82

霍尔

手持式

1

±0.5dB

2T

10Hz- 80kHz

磁通门传感器

型号

原理

类型

轴数

噪声等级

最大量程

输出

F901

磁通门

经济型

3

10 to 20pT

1000μT

±10V,单端

F902

磁通门

低噪声

3

<10pT

100μT

±10V,单端

F903

磁通门

低功耗

3

10 to 20pT

200μT

±3V,差分

F904

磁通门

低功耗|低噪声

3

<10pT

100μT

±3V,差分

F53

磁通门

高温型

3

≤300pT@175

100μT

±5V,差分

备注:1T= 10kG; 1mT= 10G;  1μT= 10mG;  1nT= 10μG

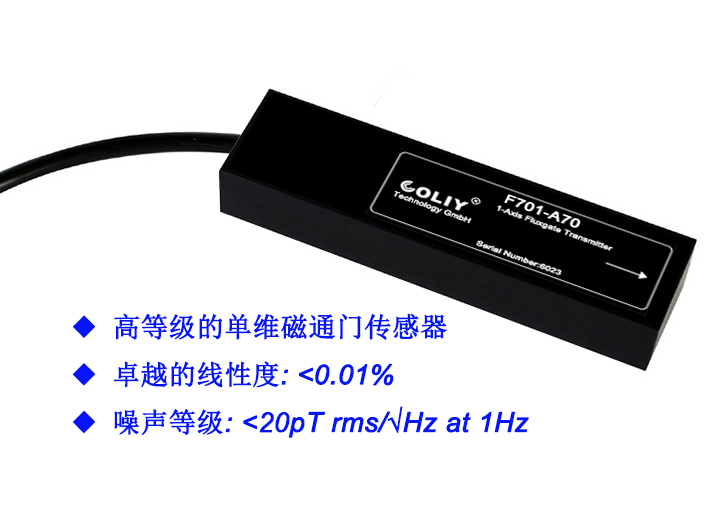

F701 低噪声单维磁通门传感器



简述:

  F701低噪声单维磁通门传感器是一款高等级的单维磁通门传感器,噪声等级小于10pT rms/√Hz at 1Hz,它可将磁场强度直接转换成模拟信号(±10V)。典型应用场合为:地磁检测、包裹检测、水下磁场监控、交通监控、剩磁测量、微弱磁场测量、实验室等。

        F701低噪声单维磁通门传感器量程可选±70μT和±100μT,频率响应DC-1kHz;此外,F701还具有卓越的线性度(<0.01%)和噪声特性(<10pT rms/√Hz at 1Hz)。

        F701低噪声单维磁通门传感器的封装类型可分为标准封装和潜水级封装,标准封装的防护等级为IP67;而潜水级封装,可支持水下100米工作,非常适用于水下磁场监控测量。





特性

  低噪声单维磁通门传感器

  尺寸小巧(107 x 32 x 20mm)

  线性度:<0.01%

  对准误差<1°

  供电电源:±12VDC ~ ±16VDC

  模拟信号单端输出(±10V)

  量程:±70μT 或者 ±100μT

  电压输出误差:<±0.5%

  噪声等级:<10pT rms/√Hz at 1Hz

  频率响应范围:DC- 1kHz

  标准封装,IP67防护等级

  可选潜水级封装(水下100)





F701单维磁通门传感器参数

型号

F701

性能参数

轴数

1

量程

±70μT

±100μT

电压输出误差

<±0.5%

噪声等级

<10pTrms/√Hz at 1Hz

启动时间

150ms

预热时间

15mins

模拟输出

±10V (单端输出)

灵敏度

143mV/μT

100mV/μT

温度系数

<±100ppm/

对准误差(相对于参考面)

<1°

线性误差

<0.01%(最小二乘法拟合)

频率响应(-3dB)

DC- 1kHz

机械规格

尺寸(W x H x L)

32 x 20 x 107mm

重量

100g;其他规格取决于封装形式

电气规格

电源电压

±12VDC ~ ±16VDC

典型功耗

1W

输出阻抗

10Ω

最大负载电容

>1μF

环境要求

工作温度

- 40  to  +70

储存温度

- 40  to  +85

防护等级

IP67 或者潜水级封装,支持水下100米工作





F701单维磁通门传感器的尺寸图和接线端子描述





线缆颜色

接线端子

描述

白色

V

模拟信号单端输出 (±10V)

绿色

SIG GND

信号地

蓝色

PWR GND

电源地

红色

V+

直流电源输入

(±12VDC±16VDC)

黑色

V-


注:灵敏度等于±10V除以磁通门传感器的量程,具体详见参数表。





单维磁通门传感器选型

F701

-A

100

S

单维磁通门传感器类型



F701:低噪声单维磁通门传感器

磁场感应方向



-A:轴向

-T:径向

传感器量程



7070μT

100100μT

封装类型



缺省: 标准封装(IP67)

S:潜水版封装(支持水下100米工作)



注:

1、型号举例:F701-T100S,这是一个低噪声单维磁通门传感器(F701),磁场感应方向为径向(-T),量程100μT (100),封装类型为潜水版封装(S)

2、单维磁通门传感器的电缆长度默认是1.5m,其他长度可以定制。






可选配件


类型

描述

PS2015

电源适配器


输入
100VAC- 240VAC

输出电压:±15VDC±5%

输出额定电流:0.8A
